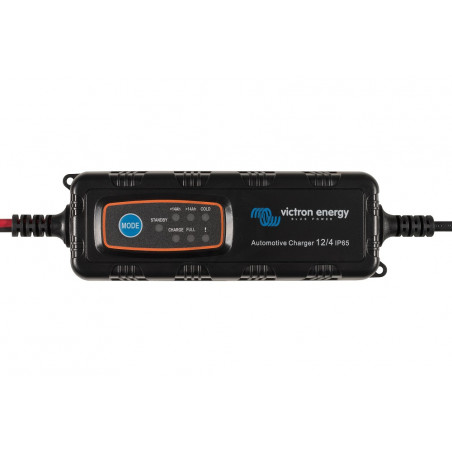

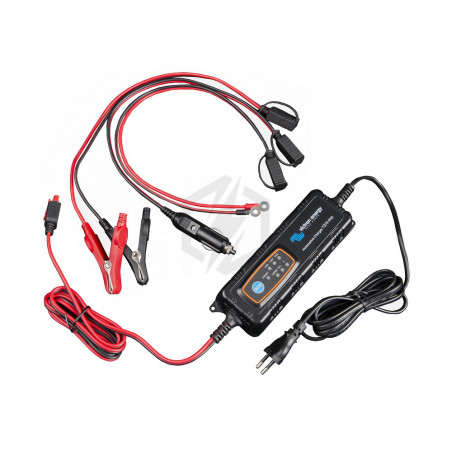

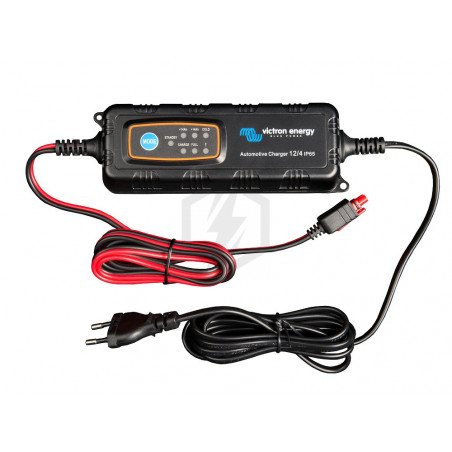

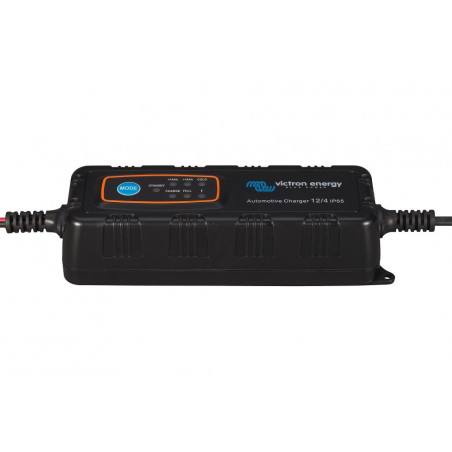

Chargeur de batterie Victron Automotive IP65 12V-4A BPC120480034R

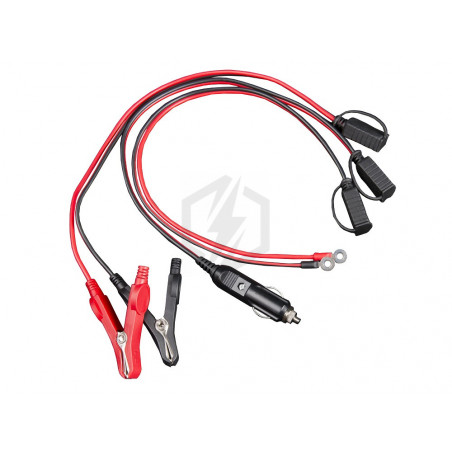

Connecteur CC

Selon l'application, des cosses, des œillets ou un allume-cigare (tout compris) peuvent être raccordés au chargeur.

Moins d'entretien et de vieillissement quand la batterie n'est pas utilisée : le mode veille

Le mode veille se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. Durant le mode veille, la

tension float est abaissée à 13,2 V pour réduire le dégagement gazeux et la corrosion des plaques positives. Une fois

par semaine, la tension est relevée au niveau d'absorption pour « égaliser » la batterie. Cette fonction empêche la

stratification de l'électrolyte et la sulfatation, causes majeures de défaillances précoces d'une batterie.

Protection contre la surchauffe et la connexion en polarité inversée

Le courant de sortie se réduira si la température augmente jusqu'à 40ºC, mais le chargeur ne tombera pas en panne.

Le relais de sortie sert de protection contre la connexion en polarité inversée.

Cinq LED pour indication d'état et de mode

Lorsque le chargeur est connecté à l'alimentation CA, la LED STAND-BY s'allumera. Aucune tension ne sera présente

sur la sortie.

Après l'avoir connecté à une batterie (la tension de la batterie doit être supérieure à 8,5 V), trois profils de charge

peuvent être choisis grâce au bouton MODE :

1. Courant limité à 0,8 A et à une tension d'absorption de 14,4 V. La LED rouge <14 Ah s'allumera.

2. Courant de 4 A et tension d'absorption de 14,4 V. La LED rouge >14 Ah s'allumera.

Application : Batteries à électrolyte liquide, AGM ou GEL. Température ambiante 10-35°C.

3. Courant de 4 A et tension d'absorption de 14,7V. La LED rouge COLD s'allumera.

Application :

Batteries à électrolyte liquide, AGM ou GEL. Température ambiante inférieure à 10º C, ou batteries requérant une

tension de charge supérieure (batteries à cellules en spirale OPTIMA par exemple).

Jusqu'à ce que la batterie soit entièrement chargée, la LED CHARGE sera allumée.

Après la fin du processus de charge, la LED rouge FULL s'allumera.

En cas de connexion en polarité inversée, la LED rouge ! s'allumera

Si la LED rouge STANDBY reste allumée, même après avoir appuyé sur le bouton MODE, la connexion à la batterie est

interrompue.

Le chargeur démarre toujours en mode STANDBY s'il est connecté à l'alimentation CA. nnecteur CC:

Selon l'application, des cosses, des œillets ou un allume-cigare (tout compris) peuvent être raccordés au

chargeur.

Charge des batteries de 6 et 12 V:

Le chargeur adaptera automatiquement son algorithme de charge à des batteries de 6 ou 12 V.

Protection contre la surchauffe et la connexion en polarité inversée:

Le courant de sortie se réduira si la température augmente jusqu'à 40ºC, mais le chargeur ne tombera pas en

panne.

Le relais de sortie sert de protection contre la connexion en polarité inversée.

Huit LED pour indication d'état et de mode:

Lorsque le chargeur est connecté à l'alimentation CA, la LED STAND-BY s'allumera. Aucune tension ne sera

présente sur la sortie.

Une fois connecté à une batterie, (la tension de la batterie doit être supérieure à 2 V dans le cas d'une batterie de

6 V, et à 7 V dans le cas d'une batterie de 12 V), le processus de charge est lancé en appuyant sur le bouton

MODE.

L'état de charge de la batterie est indiqué par 4 LED.

1. LED rouge marquée 25 % clignote : état de charge inférieur à 25 %.

2. LED rouge marquée 25 % allumée, et LED rouge marquée 50 % clignote : état de charge inférieur à 50 %.

3. LED rouge allumée, et la LED jaune marquée 75 % clignote : état de charge inférieur à 75%.

4. Les LED rouge et jaune sont allumées, et la LED verte marquée 100 % clignote : la batterie est presque

chargée.

5. Toutes les LED de niveau de charge restent allumées : la batterie est entièrement chargée.

Batteries à électrolyte liquide, AGM ou GEL. Température ambiante inférieure à 10º C, ou batteries

requérant une tension de charge supérieure (batteries à cellules en spirale OPTIMA par exemple).

En cas de connexion en polarité inversée, la LED orange ! s'allumera après avoir appuyé sur le bouton MODE.

Si la LED rouge STANDBY reste allumée, même après avoir appuyé sur le bouton MODE, la connexion à la

batterie est interrompue.

Le chargeur démarre toujours en mode STANDBY s'il est connecté à l'alimentation CA.
